gearbroad光テレビの接続設定

broad光テレビの接続・設定方法を掲載しています。

接続前の注意点

作業を始める前に、下記のものがあるかご確認ください。

フレッツ・テレビのご利用案内
ONU (フレッツ光回線終端装置)

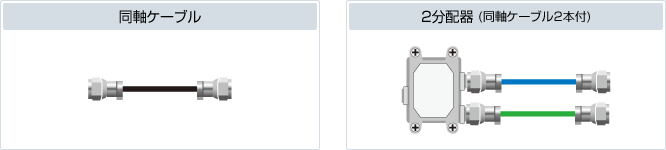

同軸ケーブル
2分配器 (同軸ケーブル2本付) ※1
※同軸ケーブルおよび分配器は家電量販店などでお求めください。
※同軸ケーブルおよび分配器の形状はメーカーにより異なる場合があります。
※1 同軸ケーブルなしの分配器をお使いの場合は、同軸ケーブルを別途2本ご用意ください。

  • レコーダーを介して
    接続を行う方
  • テレビに直接
    接続を行う方

下記の手順に沿って機器をつなぎ設定を行ってください。

  1. 1同軸ケーブルの確保

    ・はじめに、お部屋のTV端子とレコーダーの間を接続している同軸ケーブルを外します。
    ・のちほど、この同軸ケーブルを利用します。

  2. 2ONUの確認

    ・お客様のフレッツ光の機器「ONU」を確認します。
    ・背面に「RF OUT端子」があることを確認します。
    ・お客さまによっては、LANポート、電話線ポートがないONUをご利用しているケースもあります。同様に背面に「RF OUT端子」があることを確認します。※

  3. 3接続(1) ONUと分配器

    ・ONUの「RF OUT端子」に同軸ケーブルを接続します。※
    ・もう一方を分配器の「入力端子」に接続します。

  4. 4接続(2) 分配器とレコーダー

    ・分配器の出力側の同軸ケーブルのどちらか1本を、レコーダーの「地上デジタル入力端子」に接続します。
    ・次に、もう一方の同軸ケーブルをレコーダーの「BS・110度CS入力端子」に接続します。

  5. 5接続(3) レコーダーとテレビ

    ・はじめに取り外した、テレビ端子とレコーダーを接続していた同軸ケーブルを使用します。
    ・レコーダーの「BS・110度CS出力端子」に同軸ケーブルを接続します。
    ・もう一方をテレビの「BS・110度CS入力端子」に接続します。
    ・レコーダーの「地上デジタル出力端子」とテレビの「地上デジタル入力端子」が接続されていることを確認します。
    ・これで、接続は完了です。
    ※【参考】LANポート、電話線ポートが無いONUの場合も、ONUの「RF OUT端子」に同軸ケーブルを接続します。

  1. 1同軸ケーブルの確保

    ・はじめに、お部屋のTV端子とレコーダーの間を接続している同軸ケーブルを外します。

  2. 2ONUの確認

    ・お客様のフレッツ光の機器「ONU」を確認します。
    ・背面に「RF OUT端子」があることを確認します。
    ・お客さまによっては、LANポート、電話線ポートがないONUをご利用しているケースもあります。同様に背面に「RF OUT端子」があることを確認します。※

  3. 3接続(1) ONUと分配器

    ・ONUの「RF OUT端子」に同軸ケーブルを接続します。※
    ・もう一方を分配器の「入力端子」に接続します。

  4. 4接続(2) 分配器とレコーダー

    ・分配器の出力側の同軸ケーブルのどちらか1本を、テレビの「地上デジタル入力端子」に接続します。
    ・もう一方の同軸ケーブルをテレビの「BS・110度CS入力端子」に接続します。
    ・これで接続は完了です。
